橡塑型環(huán)氧煤瀝青冷纏帶

一、產(chǎn)品簡(jiǎn)介

        本產(chǎn)品由基帶和定型膠兩部分組成，有的廠家稱(chēng)之為RPC冷纏帶，橡塑型冷纏帶�；鶐樘烊幌鹉z、合成橡膠和其他助劑混煉壓成片材，再切成指定寬度125㎜或250㎜后收成卷材；定型膠是無(wú)溶劑環(huán)氧煤瀝青涂料，由分裝的A、B組分組成。本產(chǎn)品出廠時(shí)基帶和定型膠配套供應(yīng)，施工時(shí)先將定型膠A、B組份等量混合，攪拌均勻后涂刷在鋼管或混凝土層表面，并立即纏繞或粘貼基帶，靜置自然固化（亦可立即回填土），形成堅(jiān)實(shí)一體的橡膠型環(huán)氧煤瀝青防腐層。

        防腐等級(jí)：用定型膠粘貼基帶，一膠一帶即可超過(guò)國(guó)標(biāo)GB50268-97標(biāo)準(zhǔn)的特加強(qiáng)級(jí)（≥0.6㎜），達(dá)到中石化行標(biāo)SH 3533-2003的特加強(qiáng)級(jí)厚度（≥0.8㎜）環(huán)氧煤瀝青防腐層。

        按施工環(huán)境溫度，定型膠分為常溫膠（5℃以上使用）和低溫膠（5℃以下使用）兩種型號(hào)。

二、產(chǎn)品特點(diǎn)

1、基帶是橡膠帶，堅(jiān)韌有彈性，與定型膠粘結(jié)緊密，一次纏繞可得到厚度0.6mm--0.8㎜，通過(guò)8KV高壓電檢漏的防腐層。

2、底膠采用無(wú)溶劑配方，施工時(shí)不產(chǎn)生可揮發(fā)性溶劑，符合安全環(huán)保要求，涂層密實(shí)，無(wú)針孔。

3、橡膠帶表面不粘結(jié)，施工后可以立即下溝回填土，有效地提高施工質(zhì)量和速度。

4、現(xiàn)場(chǎng)補(bǔ)口和修補(bǔ)可用同種材料、方便快捷。

三、適用范圍

        適用于埋地和水下各類(lèi)鋼質(zhì)管道的外壁防腐和現(xiàn)場(chǎng)補(bǔ)口、補(bǔ)傷，也適用于鋼質(zhì)貯罐罐底防腐及污水池、屋頂防水層、溝渠、甬道等混凝土結(jié)構(gòu)的防水和防滲漏。

四、使用方法

1、表面處理。鋼材表面清除油污，噴砂除銹至達(dá)到GB/T  8923的Sa 2級(jí)，建議達(dá)到Sa 2 1/2級(jí)。施工條件受限制時(shí)，也可采用工具除銹至St  3級(jí)。鋼表面處理合格后，必須在返銹前盡快涂底膠�；炷翍�(yīng)干透，清除表面疏松物質(zhì)，呈現(xiàn)平整堅(jiān)實(shí)的表面。
2、配定型膠。A組份 : B組份＝1: 1，充分混合均勻，靜置熟化5～10min后使用。定型膠使用快干固化劑，固化速度快，配好后應(yīng)在3h內(nèi)用完，施工時(shí)應(yīng)現(xiàn)配現(xiàn)用，以免造成凝膠損失。配定型膠時(shí)盡量不要添加稀釋劑，以免過(guò)稀，使防腐層厚度達(dá)不到要求。
3、焊縫打膩?zhàn)�。�?duì)高于鋼管表面1mm的焊縫兩側(cè)及兩塊鋼板的搭接處，應(yīng)打膩?zhàn)有纬晒饣^(guò)渡面，對(duì)混凝土表面的凹坑，也應(yīng)打膩?zhàn)幽ㄆ�。膩�(zhàn)佑膳浜玫亩ㄐ湍z加滑石粉調(diào)勻制成，調(diào)好后宜在4h內(nèi)用完。

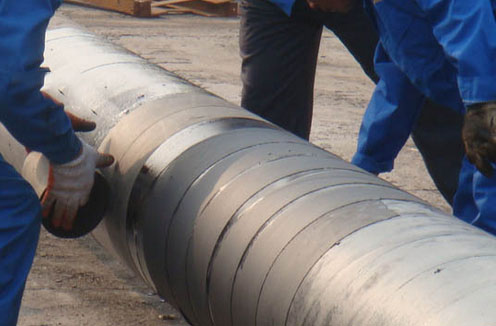

4、涂定型膠和纏基帶。涂定型膠前鋼材或混凝土表面必須干燥，定型膠要涂勻，不得漏涂。涂定型膠后立即纏繞（或粘貼）基帶。對(duì)寬度125 mm的基帶，壓邊寬度應(yīng)大于10 mm，對(duì)寬度250 mm的基帶，壓邊寬度應(yīng)大于20 mm，必須拉緊或壓平，使表面平整，接觸緊密無(wú)氣泡。纏帶時(shí)應(yīng)邊纏邊在壓邊處涂刷定型膠，以保證壓邊的嚴(yán)密性。對(duì)纏好的防腐層兩端和搭接頭處，均應(yīng)加纏不干膠膠帶或聚乙烯膠粘帶固定。
5、質(zhì)量檢驗(yàn)。防腐層纏后靜置自干，實(shí)干后按行業(yè)標(biāo)準(zhǔn)SY/T0447-96規(guī)定的條件和方法，進(jìn)行外觀、厚度、電火花檢驗(yàn)和粘附性檢查。
6、如遇急需下溝回填的特殊情況，可在纏完橡膠帶后即可在注意保護(hù)、避免碰撞的情況下進(jìn)行運(yùn)輸、下溝和回填土施工，防腐層可在溝下達(dá)到固化。

五、產(chǎn)品包裝

產(chǎn)品用紙箱包裝，外貼合格證。

每15平方基帶配套5㎏定型膠（調(diào)膩?zhàn)佑枚ㄐ湍z不在此配套供應(yīng)范圍內(nèi)，用戶需另行定購(gòu)）。

六、注意事項(xiàng)
