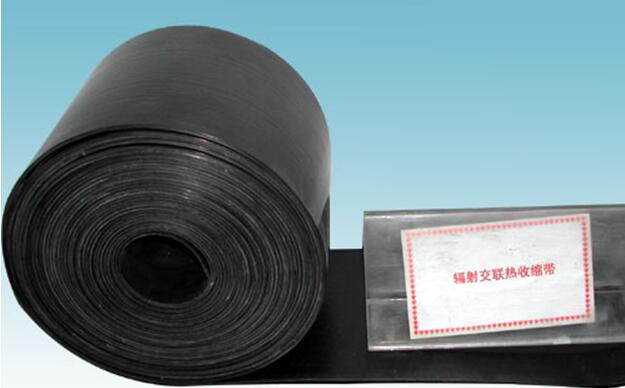

3PE專用熱收縮帶(套)
熱縮帶系列產品是為埋地及架空鋼質管道焊口的防腐和保溫管道的保溫補口而設計的。它是由輻射交聯聚烯烴基材和特種密封熱熔膠復合而成,特種密封熱熔膠與聚烯烴基材、鋼管表面及固體環氧涂層可形成良好的粘接。熱收縮帶在加熱安裝時,基材在徑向收縮的同時,內部復合膠層熔化,緊緊地包覆在補口處,與基材一起在管道外形成了一個牢固的防腐體,具有優異的耐磨損、耐腐蝕、抗沖擊及良好的抗紫外線和光老化性能。此外熱縮帶在行業內稱為活套,相對熱縮套的叫死套來講的,除了熱縮帶主體,還配有膠條和固定片,且熱縮帶便于規;a(chǎn),施工也方便很多。
特點:
—機械強度高、抗老化能力強。
—耐環境應力性能好。
—粘接性能優異。
—使用方便。
執行標準":SY/T 0413-2002,NACE RP0303-2003
最大運行溫度:80℃
適用外防腐涂層:PE、FBE、PP
鋼管預熱溫度:75℃
推薦除銹等級:Sa 2.5
產品規格:產品可用于DN100-DN1000的所有鋼管
基材厚度從1.0-2.0mm,膠層厚度從0.8-2.0mm
技術參數 Technical Data
序號 測試項目Property 測試方法Test Method 檢測結果Typical Value
基材
拉伸強度Tensile Strength GB/T1040-92 24N/mm2
斷裂伸長率Ultimate Elongation GB/T1040-92 520%
介電強度 GB/1408.1-99 33MV/ m
體積電阻率 Volume Resistivity GB/T1410-89 4.0x10Ω•m
吸水率Water Absorption ASTM D570-2005 0.02
熱老化(150℃,21天) GB/T1040-92
拉伸強度 14.6 N/mm2
斷裂伸長率% 300%
耐紫外線老化 EN12068
斷裂伸長率% 480%
熱熔膠
軟化點℃ GB/T4507 123℃
熱縮套
剝離強度 GB/T2792-98
對底漆鋼 N/cm 140N/cm
對PEN/cm 95 N/cm
陰極剝離(60℃,30d,-1.5v)mm SY/T 0413-2002 18 mm
熱水浸泡 ASTMD870-2002 在試驗條件下沒有分層、沒有水侵蝕痕跡
熱縮帶用途
熱縮帶九十年代中后期開始應用于石油天然氣行業長途運輸石油、天然氣鋼管焊口防腐 本世紀初又大量應用于長輸石油、天然氣鋼管焊口防腐,城市燃?xì)夤芫W(wǎng)接縫防腐,供熱鋼管接縫防腐,自來水管接縫防腐等領域。本段從鋼管防腐意義.輸油、氣鋼管的腐蝕現狀 輸油、輸氣鋼管防腐用熱縮套簡介,輸油、輸氣鋼管防腐用熱縮帶要求、防腐用熱縮帶在石油天然氣行業的應用前景五個方面講述了熱縮帶在鋼管防腐中的應用。
熱縮帶安裝方法
1. 補口部位的清理
將原保溫PE層用抹布或吹風將表面的污物清理干凈,油性污物應用溶劑擦拭以清除干凈。
2. 補口部位修整
將補口部位已經進行保溫發泡部位的突出部分進行修整,使之與原保溫PE層的外徑基本相同。
3. 表面預熱
預熱前,先將補口部位管表面的浮沉徹底除凈,并在聚乙烯表面做好定位標志。
采用液化氣火焰加熱的方式,將補口原保溫PE層表面預熱至60-70℃,兩邊作業人員應同步進行烘烤加熱作業,保證兩邊的烘烤溫度同步上升,最終溫度一致。
4. 熱縮帶安裝
4.1 安裝熱縮帶
加熱熱收縮帶有搭接線的一端使熱熔膠軟化,將其安裝于一點鐘位置,并用一膠條沿基材貼于鋼管上,然后將熱收縮帶沿軸線展開,加熱另一端熱熔膠使其軟化后按搭接線搭接于熱收縮帶上,用滾輪壓平。
將固定片的膠面烤軟,迅速將膠面朝下,前后左右均勻搭在接縫處,烘烤內層膠面使其與基材表面粘結牢固,并用滾輪壓實。
4.2 收縮及回火
從中間位置沿環向均勻加熱,使中間部位先收縮,然后向兩側均勻加熱,從管底到管頂逐步加熱使熱縮帶均勻收縮。
待熱縮帶收縮完整后,對整個熱縮帶均勻回火,使其表面溫度保持在120-140℃之間約3-5分鐘,用指壓法檢查內層熱熔膠熔融情況,保證內層膠充分熔化。

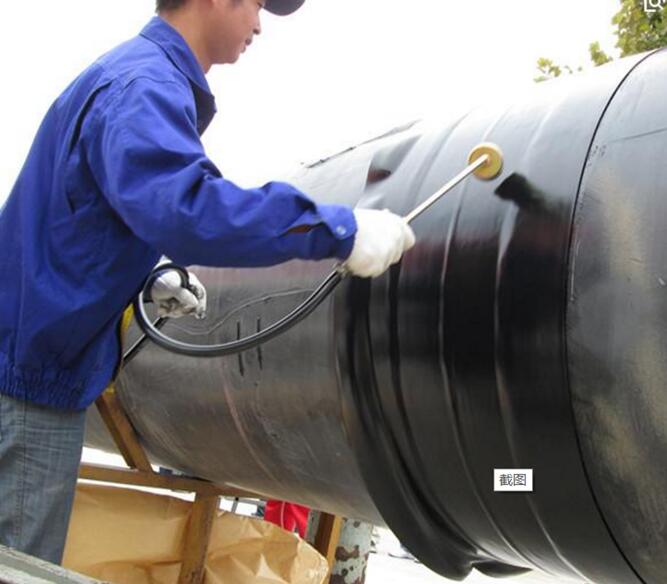

4.3 趕氣泡
回火完畢后,采用滾輪滾壓熱縮帶表面將氣泡趕出,滾壓熱縮帶邊緣時應避免將熱熔膠過多壓出。
4.4 封邊膠條安裝
整個收縮安裝過程完成后,在熱縮帶防腐層固定片兩端各安裝一根膠條。
5. 注意事項
5.1 在遇到雨天、雪天、風沙天,或者風力達到5級以上的情況之時,應采取搭棚措施,在作業棚內進行作業,相對濕度大于85%時,應在設計或業主許可的前提下,采取加熱除濕措施,防止除銹后鋼管表面返銹,避免熱縮套表面潮濕,并采取除銹前預熱、除銹、鋼管及聚乙烯表面預熱和熱縮套安裝等工序連續作業的安裝方式。
5.2 在熱縮套安裝收縮過程中,應注意加熱手法,保持微火,均勻加熱。
5.3 若環境溫度低于-5℃,應酌情延長鋼管和聚乙烯表面的預熱時間,提高預熱溫度。
5.4 收縮帶安裝前,不應將熱縮帶從包裝中取出,以免被沙石劃傷或沾灰。
