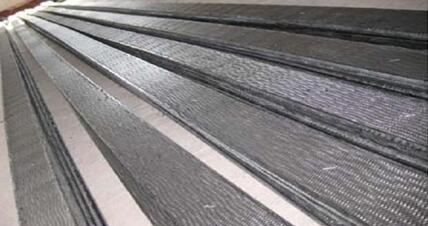

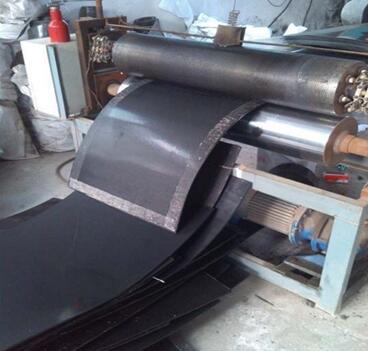

中空壁纏繞管專用電熱熔帶是PE板材經熱熔設備熱熔內嵌電熱絲網而成的一種連接管件。因其在通電連接時能在電熱熔帶與管材之間形成一種熔融狀物質流，分子之間能相互滲透，擴散。故而冷卻后能形成一種牢固的結合體，電熱熔帶連接具有密封性能好、閉水性能強、抗拉伸強度高，是中空壁纏繞管、鋼帶增強螺旋纏繞管等管材的連接管件。
| 管道內徑 | 寬 度 | 厚 度 |
| DN200 | 200 | 5 |
| DN300 | 200 | 5 |
| DN400 | 200 | 6 |
| DN500 | 300 | 6 |
| DN600 | 350 | 7 |
| DN700 | 350 | 7 |
| DN800 | 350 | 7 |
| DN900 | 400 | 8 |
| DN1000 | 400 | 8 |
| DN1100 | 400 | 8 |
| DN1200 | 400 | 8 |
| DN1300 | 400 | 9 |
| DN1400 | 400 | 9 |
| DN1500 | 450 | 9 |

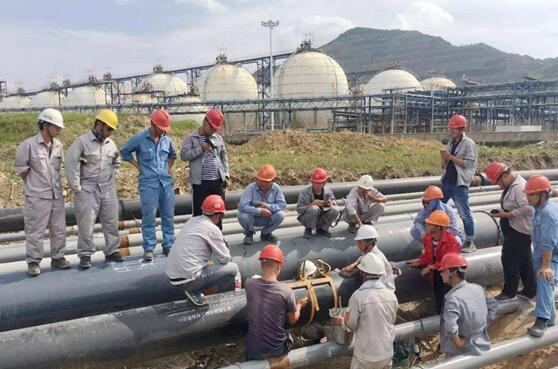

電熱熔帶焊接簡易操作說明 
一、產品組件：1、電熱熔帶                2、PE膠棒﹙需購買使用﹚ 
二、施工工具及附件：電熱熔焊機、不銹鋼扣帶、U型夾鉗、呢絨扣帶、橡皮錘、  絕緣手套、電線、表面測溫儀。 
三、操作程序：         
 1、將要施工的兩根管子墊離地面并水平對齊。         
2、清除粘在管子表面的泥土，水分及其它雜物。          
3、用呢絨扣帶將電熱熔帶包覆在管子的連接部位并包緊，有接線端子 的一端置于搭接處的下層。確定管子接縫處位于電熱熔帶中部。             
4、把不銹鋼扣帶包覆在電熱熔帶上用U型夾鉗扣住，將PE膠棒插入 電熱熔帶搭接的合縫處，收緊不銹鋼扣帶，使電熱熔帶緊貼在管壁上。          
5、將電熱熔焊機電源與電熱熔帶相接，設定加熱時間后啟動電熱熔焊 機，仔細調節加熱電流，380V電熱熔焊機和和220V電熱熔焊機電流設定值有較大差異，﹙加熱時間和電流參見附表﹚。在加熱過程中，可通過塞入平口改刀等辦法保證電熱熔帶與管材表面緊密貼合。     6、當電熱熔過程完成后﹙此時電熱熔帶上測溫點的溫度將達到92℃左 右，溫度過低應延長加熱時間。﹚，關掉電源，再次適當收緊不銹鋼扣帶。          
7、待電熱熔帶充分冷卻后﹙冷卻時間參見附表﹚，取下不銹鋼扣帶， 施工完畢。 
四、安全事項        
1、施工時應戴絕緣手套，接頭部位潮濕時，不得進行焊接，以免觸電。         
2、避免電熱熔后的高溫接頭燙傷人體。
電熱熔帶焊機使用說明書 
概述  PE-2003(PE-2001)電熔帶焊機，是PE管材的連接方法設備之一。焊機面板采用人體化設計，設有電流分檔調節和連續細調，操作非常方便。加熱時間分為Ｓ、M、H三檔時間調節，程序自動關斷，實現自動焊接控制過程。焊機還有過流、過壓等多種保護功能，是目前比較好的熔帶焊機。 
1、熔焊機 
（1）   基本參數  項目 規格 備注 型號 PE-2003(PE-2001)  輸入電壓 交流電220V(380V)  輸出電壓 交流電220V(380V)  輸出電流 <50A 10％ 尺寸 344*444*270   重量 30KG 10% 輸入、輸出電線 6mm2 10% （2）   電能  a） 輸入電壓是PE-2003：220V(180V-240V)，PE-2001：380V(290V-400V)  b）參考下表，選擇電線和供電電源。    項目直徑 電纜規格mm2  電流 Ａ 電源功率 KW 輸出電壓 V 焊機型號  200-400 6 12-19 5 30-100 PE-2003 450-700 10 27-32 8 90-120 700-1200 10 37-40 10 100-160 3000 6 25-40 18 100-380  PE-2001 c)電源到焊接器的供電距離建議不要大于50米 d）考慮到電損失，可選擇一臺發電機 
2、焊接的準備工作
  項目  標準  用途 備注 焊機電源開關 2相AC/220V/50A 漏電保護器 PE-2003 焊機電源開關 2-3相AC/380V/50A 漏電保護器 PE-2001  電源或交流發電 機  功率5KW(D200/400) 功率8KW(D450/700) 功率15KW(D800/1200)  為電熔焊機供 電 交流電：AC220V  電線  10 mm2  向電熔焊機輸 送電流  膠管電纜 
3、  安全注意事項 
1. 查電線是否有短路、漏電現象，電線的護套是否過關。   2. 防止遭到電擊，應嚴格按照安全操作規程來進行焊接（如佩戴絕緣手套、 鞋、絕緣帶等）。   3. 應帶防水手套，以防止在使用有機溶劑清除雜物時傷及皮膚，同時還應注 意防火。   4. 確保易燃物遠離焊接器等電加熱裝置，不要在易燃物周圍進行焊接，以免 引起火災。   5. 搬移焊接器等重物時，要注意動作要互相協調，以免受傷。   6. 下雨、下雪或有水的環境下，禁止焊接工作，當不能保證管道接口部位干 燥時，不得進行熔接施工，以免觸電。   7. 特別注意管道和電熱熔帶上是否有雜物質或水汽生成，清除之后方可焊 接。   8. 禁止一人作業。應是在多人協助下的單人操作焊接，密切合作，遵守操作 規程（電力安全規程、工業安全規程，建筑安全規程等）。  4、       焊接器操作步驟  1.      準備工作結束后，打開操作開關，仔細調整工作電流開始焊接。  2.      因任何原因，電熱熔焊機中途停止工作時，計時器都會記下電流通過的 時間。按下rst鍵復位，重新操作）  3.      做好準備工作，連接導線—打開電源開關—設定電壓檔和時間—打開操 作開關—計時器開始計時—調整電流到設定值（緩調）開始焊接—達到設定時間，蜂音器響自動斷電—關閉操作開關至OFF、電流旋鈕回零—摘下連接線夾子—按規定時間冷卻—檢查—工作結束。  4.      焊接器會在電壓過高或電流過大的情況下自動斷電，因此，在判斷焊接 器是否在正常的數據下工作時，只需關上然后再打開電源，切斷裝置使系統恢復到正常狀態。
