輸油、輸氣鋼管防腐用輻射交聯(lián)聚乙烯熱縮帶要
文章出處：本站 人氣：發(fā)表時(shí)間：2018-10-09 00:50:17
輸油、輸氣鋼管防腐用輻射交聯(lián)聚乙烯熱縮帶要求

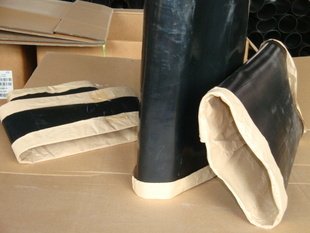

輻射交聯(lián)聚乙烯熱縮帶系列產(chǎn)品是為埋地及架空鋼質(zhì)管道焊口的防腐和保溫管道的保溫補(bǔ)口而設(shè)計(jì)的。它是由輻射交聯(lián)聚烯烴基材和特種密封熱熔膠復(fù)合而成，特種密封熱熔膠與聚烯烴基材、鋼管表面及固體環(huán)氧涂層可形成良好的粘接。
WK-WSS輻射交聯(lián)聚乙烯熱縮帶在加熱安裝時(shí)，基材在徑向收縮的同時(shí)，內(nèi)部復(fù)合膠層熔化，緊緊地包覆在補(bǔ)口處，與基材一起在管道外形成了一個(gè)牢固的防腐體，具有優(yōu)異的耐磨損、耐腐蝕、抗沖擊及良好的抗紫外線和光老化性能。此外輻射交聯(lián)聚乙烯熱縮帶在行業(yè)內(nèi)稱為活套，相對熱縮套的叫死套來講的，除了輻射交聯(lián)聚乙烯熱縮帶主體，還配有膠條和固定片，且輻射交聯(lián)聚乙烯熱縮帶便于規(guī)模化生產(chǎn)，施工也方便很多。
一、鋼管補(bǔ)口施工總要求
補(bǔ)口前必須對補(bǔ)口部位進(jìn)行清理．將環(huán)向焊縫及其附近的毛刺、焊渣、污物、油及其雜物清理干凈。對補(bǔ)口部位表面進(jìn)行除銹處理，表面除銹處理質(zhì)量應(yīng)達(dá)到涂裝前鋼材表面銹蝕等級和除銹等級》GB/8923規(guī)定的Sa2．5～Sa3．0級?？蛇x用噴沙或電動工具除銹。補(bǔ)口搭接部位的聚乙烯層應(yīng)打磨至表面粗糙。其端部進(jìn)行坡口處理．坡角其端部進(jìn)行坡口處理．坡角不大于30度 ．然后用火焰加熱器對補(bǔ)口部位進(jìn)行預(yù)熱。防腐輻射交聯(lián)聚乙烯熱縮帶與聚乙烯防腐層搭接寬度應(yīng)不小于1OOmm。如果濕度大于85%或下雨、雪天 應(yīng)停止施工。
二、 施工后的質(zhì)量檢驗(yàn)
1、 防腐輻射交聯(lián)聚乙烯熱縮帶或纏繞帶的質(zhì)量檢驗(yàn)補(bǔ)口外觀應(yīng)逐個(gè)檢查，防腐輻射交聯(lián)聚乙烯熱縮帶或纏繞帶表面應(yīng)光滑平整 無皺折 無氣泡．兩端坡角處與熱縮套 貼合緊密．無空隙．表面沒有碳化現(xiàn)象。輻射交聯(lián)聚乙烯熱縮帶周向應(yīng)有熱熔膠粘劑均勻溢出。補(bǔ)口處應(yīng)用火花檢漏儀逐個(gè)進(jìn)行針孔檢查．檢漏電壓15Kv。如出現(xiàn)針孔．應(yīng)重新補(bǔ)口。防腐輻射交聯(lián)聚乙烯熱縮帶的粘接力應(yīng)符合要求．在管體溫度25左右5度時(shí)的剝離強(qiáng)度應(yīng)不小于50N/cm
2、 防腐涂料(底漆)的質(zhì)量檢驗(yàn)
防腐涂料 (底漆)的質(zhì)量主要是漏點(diǎn)檢測，在涂層完全固化且冷卻至環(huán)境溫度下．對每個(gè)補(bǔ)口進(jìn)行檢測。用火花檢測儀器．檢測電壓：普通級2Kv，加強(qiáng)級2．5Kv，測試頭在接觸涂層時(shí)．以大約0．2m/s的速度移動。
三、輻射交聯(lián)聚乙烯熱縮帶在輸油、輸氣鋼管防腐中的應(yīng)用前景
隨著國民經(jīng)濟(jì)的飛速發(fā)展，我國對能源的需求越來越大，長途輸油，氣管線工程和城市燃?xì)夤芫W(wǎng)建設(shè)越來越多。十“一五”期間長途輸油、氣管線工程將超過2萬公里．城市燃?xì)夤芫W(wǎng)工程近3萬公里．輻射交聯(lián)聚乙烯熱縮帶的需求量超過3O億元，國內(nèi)具有資質(zhì)的生產(chǎn)企業(yè)很少．輻射交聯(lián)聚乙烯熱縮帶在埋地輸油鋼管防腐中的應(yīng)用前景十分廣闊。
移動端，掃掃更精彩
